功能重塑和长期抗炎反应对于修复心血管系统损伤都至关重要。虽然这些方面都得到了广泛的研究，但试图制造出兼具这些功效的支架的成功率却很低。

近期，复旦大学徐晨副教授&上海工程技术大学朱同贺副教授团队将丹酚酸A（SA，丹参素）引入聚氨酯主干内（PCHU-D），并将其包裹在电纺纳米纤维中，以合成持久的免疫调节纳米纤维生态位（DINN），该生态位在炎症期间提供持续的SA释放。鉴于其优异的可加工性、机械性能和形状记忆功能，本研究开发了两种DINN变体，作为血管支架和心脏贴片。这两种变体在体内实验中均具有出色的治疗效果。研究人员对DINN进行了精心设计，使其在释放SA的同时逐渐分解，从而大大促进了细胞浸润和组织重塑。因此，DINN能有效抑制炎症细胞的迁移和趋化，同时还能增加血管生成基因的表达。实验证实，它促进了心肌梗死后心肌功能的恢复，并诱导了动脉正位移植修复后的快速再内皮化。这些优异的特性表明，DINN作为一种修复心血管组织的多功能制剂具有巨大的潜力。

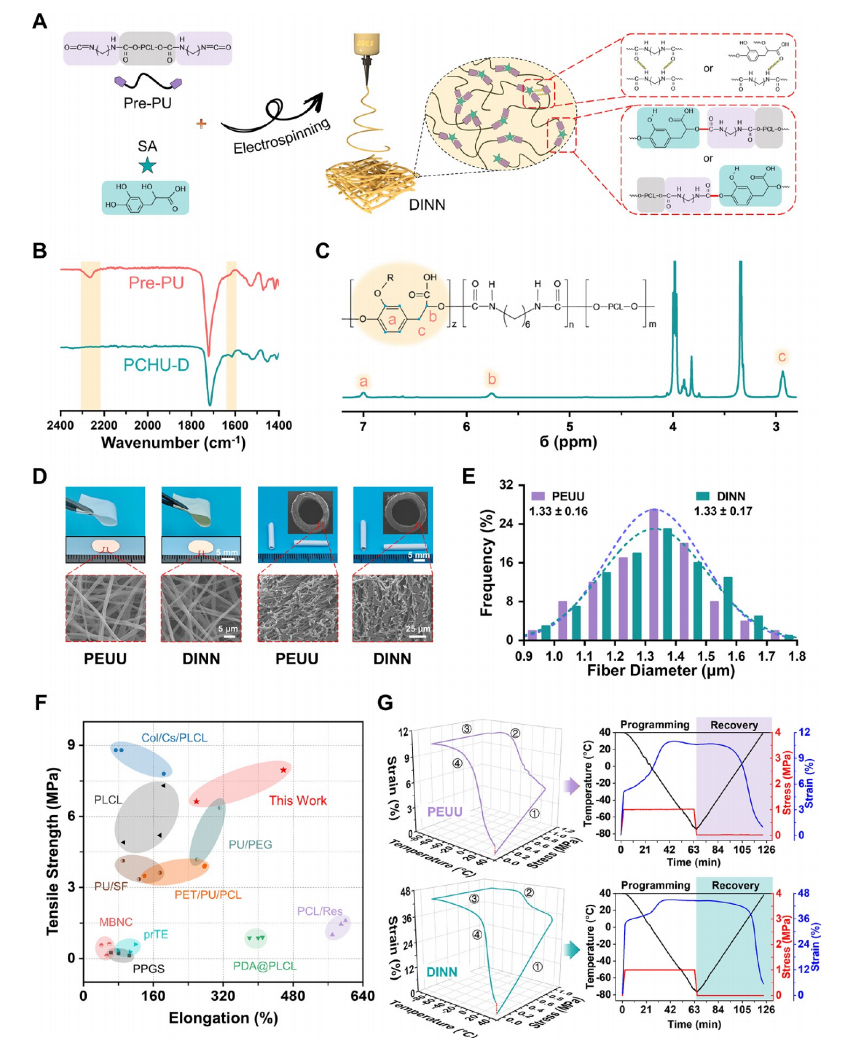

图1.PCHU-D弹性体和DINN纤维的合成及性能评估。

图2.DINN的降解、SA的释放和体外细胞相容性。

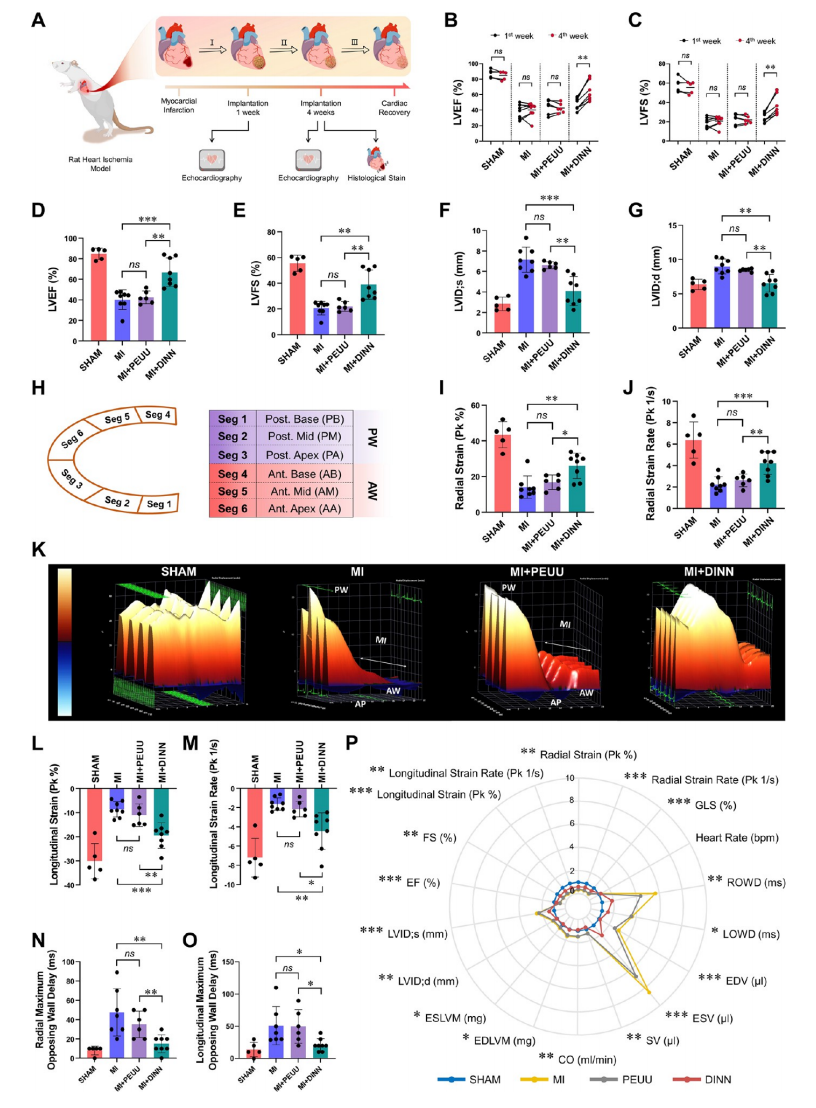

图3.DINN植入改善了大鼠心肌梗死后的心功能。

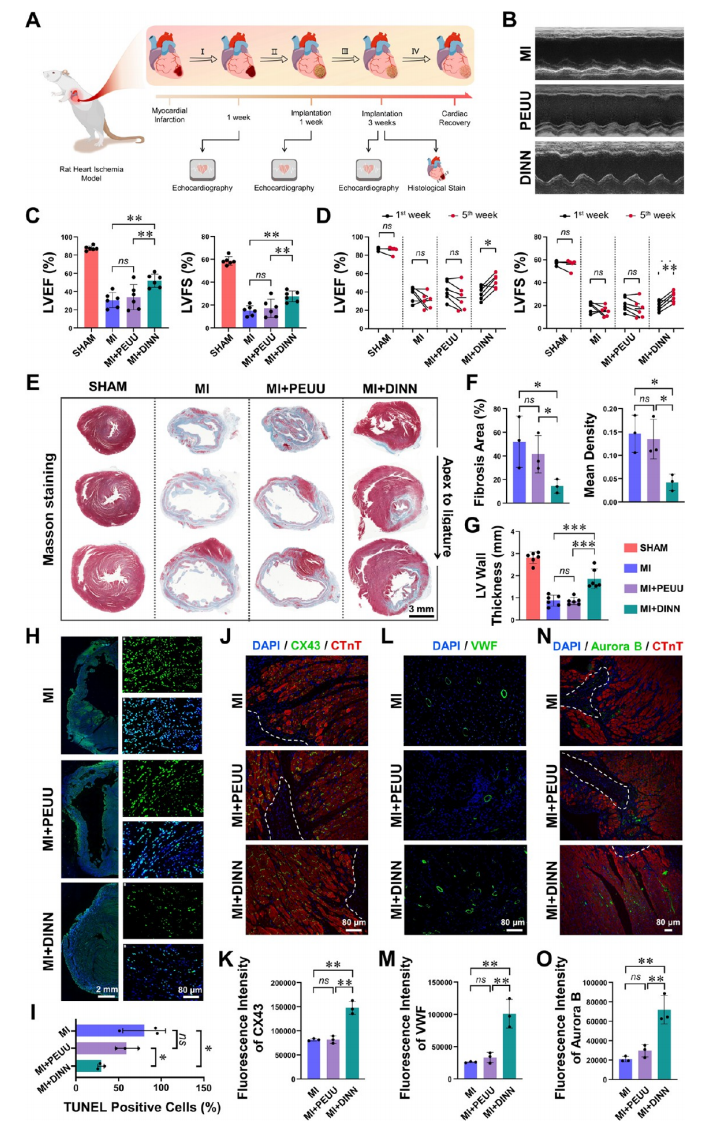

图4.DINN移植可减少大鼠心肌梗死后的心脏重塑并增加血管生成。

图5.在亚急性心肌梗死大鼠模型中植入DINN可改善心功能和重塑。

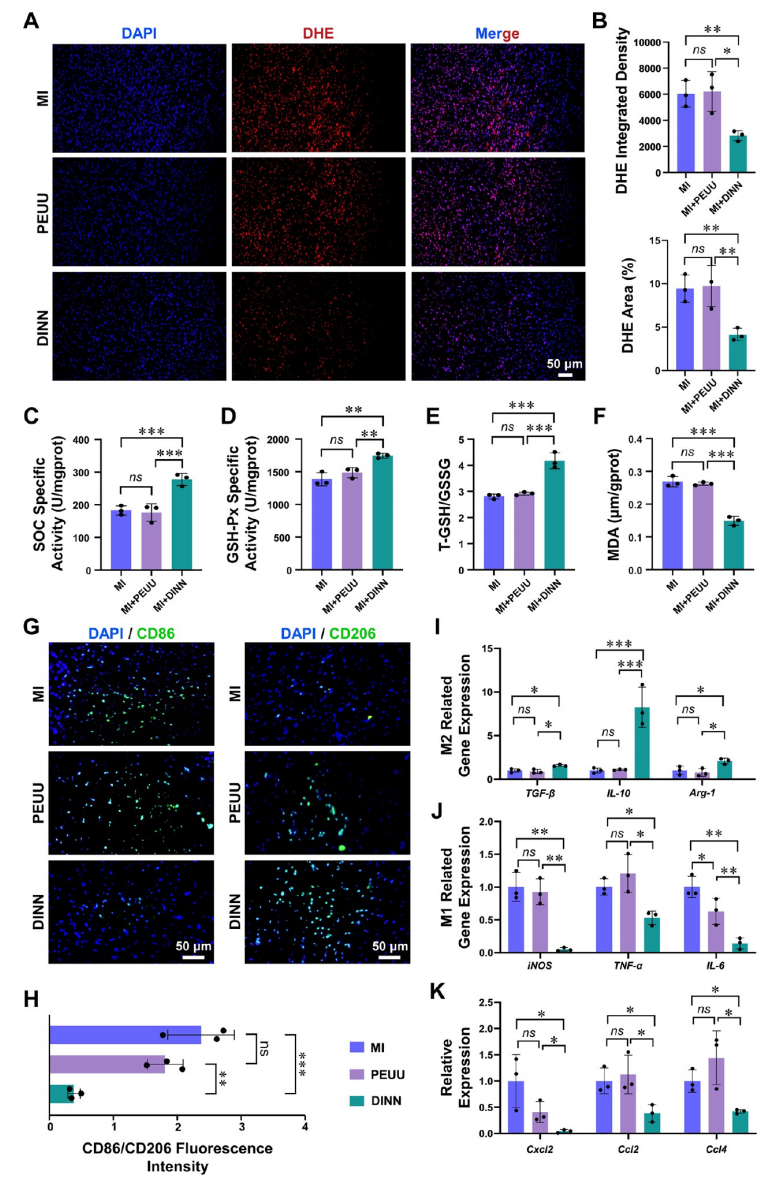

图6.DINN对急性心肌梗死早期ROS和炎症环境的影响。

图7.DINN在转录组水平上影响心脏病理过程。

图8.对大鼠腹主动脉原位重塑的评估。

该工作以“Durable Immunomodulatory Nanofiber Niche for the Functional Remodeling of Cardiovascular Tissue”为题发表在《ACS Nano》（DOI:10.1021/acsnano.3c09692）上。

论文链接：https://doi.org/10.1021/acsnano.3c09692
